Warum arbeiten optische Sensoren und Servomotoren zusammen, um eine präzise Etikettierung von Behältern sicherzustellen?

Das nächste Mal, wenn Sie beobachten, wie Flaschen mit Hunderten pro Minute eine Verpackungslinie entlangfliegen und jedes einzelne Etikett exakt an derselben Stelle landet, erleben Sie etwas wirklich Außergewöhnliches. Dieses Maß an Präzision ist kein Zufall. Es ist das Ergebnis zweier Technologien, die mittlerweile untrennbar mit der modernen Etikettierung verbunden sind: optische Sensoren als scharfe Augen und Servomotoren als schnelle Muskeln. Allein betrachtet, sind beide Technologien nützlich. Gemeinsam bilden sie jedoch eine so enge und reaktionsfähige Regelungsschleife, dass Etikettenplatzierungsfehler auf einen Bruchteil eines Millimeters schrumpfen – selbst dann, wenn die Linie mit Höchstgeschwindigkeit läuft. Sobald Sie verstanden haben, wie diese Partnerschaft tatsächlich funktioniert, können Sie eine Etikettiermaschine nie wieder auf dieselbe Weise betrachten.

Was optische Sensoren bei laufender Linie tatsächlich erfassen

Die Menschen stellen sich einen optischen Sensor oft als einfachen Lichtstrahl vor, der unterbrochen wird, sobald etwas davor vorbeiläuft. Bei einer Etikettiermaschine ist die Realität jedoch weitaus komplexer. Einige Sensoren verfolgen die vordere Kante eines Behälters, während dieser in die Etikettierzone einfährt, und bestimmen so den exakten Zeitpunkt, zu dem das Produkt die korrekte Position erreicht hat. Andere Sensoren konzentrieren sich auf die Etikettenbahn selbst: Sie lesen Registriermarken, die auf dem Trägermaterial aufgedruckt sind, oder erkennen den feinen Unterschied in der Transluzenz zwischen dem Etikettenmaterial und der Lücke zwischen zwei Etiketten. Ein lichtschrankenbasierter Photoelektrischer Sensor beispielsweise kann den Unterschied zwischen einem Etikett und einer Etikettenlücke anhand der jeweiligen Lichtdurchlässigkeit erkennen. So weiß die Maschine genau, wo ein Etikett endet und das nächste beginnt.

Diese Sensoren sind nicht nur Ein-Aus-Schalter. Sie erzeugen Signale mit extrem hohen Frequenzen. Bei Hochgeschwindigkeitsanwendungen in der Lebensmittel- und Getränkeindustrie kann ein Registriermarkensensor Messwerte mit einer Frequenz von 10 kHz abgeben, was 10.000 Schaltvorgänge pro Sekunde entspricht. Bei dieser Geschwindigkeit entgeht selbst eine Etikettenbahn, die mit atemberaubender Geschwindigkeit läuft, keinesfalls unbemerkt. Der Sensor erfasst die genaue Position jeder Registriermarke, jeder Behälterkante und jeder Etikettenlücke. Dieser Strom an Positionsdaten bildet die Grundlage, auf der der Servomotor jede seiner Bewegungen ausführt.

Wie Servomotoren Sensorsignale in millisekundenschnelle Anpassungen umwandeln

Wenn der optische Sensor die Augen ist, dann ist der Servomotor der Muskel mit einer außergewöhnlichen Erinnerungsfähigkeit. Im Gegensatz zu einfacheren Motoren, die blind rotieren und auf das Beste hoffen, lauscht ein Servomotor ständig seinem eigenen Encoder. Er kennt jederzeit seine genaue Drehposition – bis hin zu einem Bruchteil einer Umdrehung. Sobald ein Sensorsignal eingeht, das besagt, dass ein Behälter den Etikettierpunkt erreicht hat, beginnt der Servomotor nicht einfach nur zu rotieren. Vielmehr berechnet er exakt, wie weit er die Etikettenbahn bewegen muss, damit das Etikett genau an der richtigen Stelle auf den Behälter trifft – und erreicht dieses Ziel mit wiederholbarer Präzision.

Was diese Partnerschaft so effektiv macht, ist die Rückkopplungsschleife. Der Servomotor erhält einen Befehl, führt die Bewegung aus, und der Encoder meldet die tatsächlich erreichte Position zurück. Falls eine Abweichung vorliegt, korrigiert der Antrieb diese sofort, indem er Strom und Drehmoment in Echtzeit anpasst. Dies geschieht kontinuierlich – mehrere Tausend Mal pro Minute. Ein hochauflösender Encoder mit mehr als 2000 Impulsen pro Umdrehung ermöglicht dem Antrieb eine äußerst präzise Positionsregelung, sodass eine Etikettenbahn, die sich exakt um 50 Millimeter vorwärts bewegen muss, tatsächlich genau 50 Millimeter – nicht 50,5 und nicht 49,5 – weiterläuft. Während einer Acht-Stunden-Schicht und bei Zehntausenden von Etiketten verhindert diese geschlossene Regelungsschleife, dass sich kleine Fehler zu großen summieren.

Die Abstimmung zwischen Produkterkennung und Zeitpunkt der Etikettenabgabe

Die Abstimmung des Etikettenauswurfs auf einen sich bewegenden Behälter ist besonders knifflig. Der Behälter bewegt sich mit hoher Geschwindigkeit auf einem Förderband entlang, und das Etikett muss ihn genau im richtigen Moment erreichen. Zu früh, und das Etikett wellt sich oder klebt an sich selbst. Zu spät, und das Etikett verfehlt das Ziel vollständig. Hier zeigt sich der wahre Wert des Sensor-Servo-Systems.

Ein Produktsensor erfasst die Vorderkante eines Behälters und sendet ein Auslösesignal. Das Etikett wird jedoch nicht sofort ausgegeben. Das System berechnet eine präzise Verzögerung basierend auf der Fördergeschwindigkeit und dem Abstand vom Sensor zur Abziehplatte. Während dieser Verzögerung beschleunigt der Servomotor die Etikettenbahn so, dass das Etikett zum Zeitpunkt des Eintreffens des Behälters genau mit der richtigen Geschwindigkeit von dem Trägermaterial abgezogen wird, um glatt auf der Oberfläche aufgebracht zu werden. Etikett und Behälter bewegen sich in diesem entscheidenden Moment des Kontakts synchron. Diese Synchronisation, die oft als elektronische Getriebeübersetzung („electronic gearing“) bezeichnet wird, ist eine Funktion, die ein Servoantrieb nativ beherrscht. Der Sensor liefert die zeitliche Referenz, und der Servo führt das Bewegungsprofil mit Beschleunigungs- und Verzögerungskurven aus, die sowohl das Etikett als auch die Platzierungsgenauigkeit schützen.

Warum geschlossene Regelkreis-Feedbackschleifen Drift eliminieren, die die Platzierung beeinträchtigt

Offene Regelkreise, bei denen ein Motor eine festgelegte Anzahl von Schritten dreht, ohne zu überprüfen, ob er tatsächlich dort angekommen ist, weisen ein bekanntes Problem auf. Im Laufe der Zeit summieren sich kleine Fehler: ein klebriger Etiketten-Träger, eine Änderung der Luftfeuchtigkeit, die die Reibung beeinflusst, oder leichte Spannungsschwankungen. Jede dieser Ursachen kann dazu führen, dass der Motor hier und da einen Schritt verliert. Am Ende einer Schicht hat sich die Etikettenposition verschoben – doch niemand bemerkt es, bis die Qualitätskontrolle beginnt, Produkte abzulehnen.

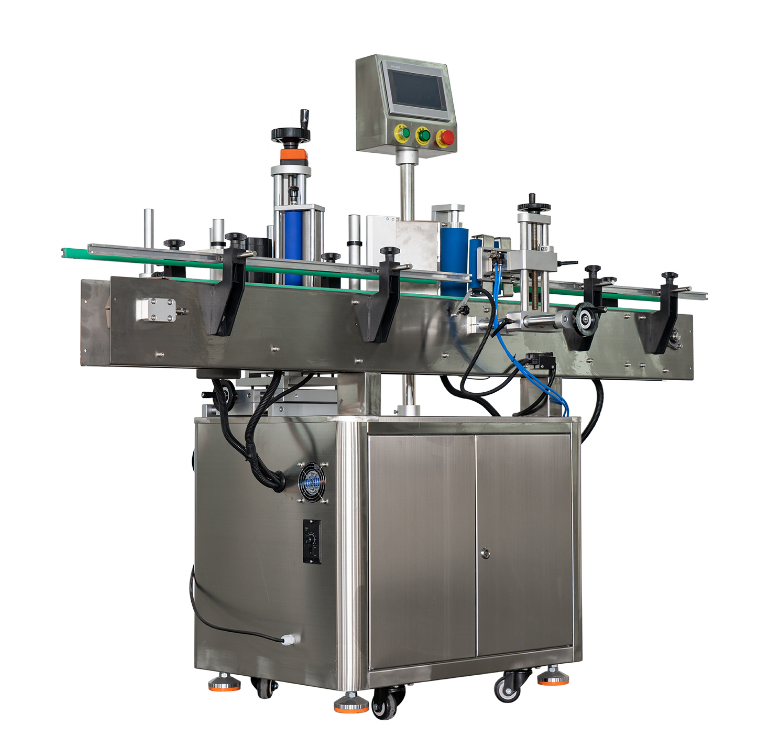

Servomotoren mit Encoder-Rückmeldung eliminieren dies vollständig. Wenn sich die Etikettenbahn leicht widersetzt, weil der Klebstoff klebriger als üblich ist, erkennt der Encoder die daraus resultierende Positionsverzögerung innerhalb von Mikrosekunden. Der Antrieb kompensiert dies sofort, indem er mehr Drehmoment bereitstellt. Das Etikett landet dennoch exakt dort, wo es hingehört. Diese Echtzeit-Korrekturschleife hält die Platzierungsgenauigkeit bei einer gut konstruierten automatischen Roll-on-Etikettiermaschine auch nach Tausenden von Zyklen innerhalb von ± 0,5 Millimetern. Der optische Sensor überprüft, ob jedes Etikett zum erwarteten Zeitpunkt am Abziehpunkt ankommt, und der Servo garantiert, dass die zurückgelegte Strecke dem vorgegebenen Sollwert entspricht. Keine Ungewissheit, kein Drift – nur wiederholbare Präzision den ganzen Tag lang.

Wie Sensoren und Servotechnologie Geschwindigkeitsänderungen der Produktionslinie problemlos bewältigen

Produktionslinien laufen selten dauerhaft mit einer konstanten Geschwindigkeit. Ein Füllautomat kann kurzzeitig langsamer werden. Ein Rückstau kann sich auflösen, wodurch das Förderband beschleunigen kann. Herkömmliche mechanische Etikettiersysteme haben bei solchen Geschwindigkeitsänderungen Schwierigkeiten, da ihre Zeitsteuerung an mechanische Verbindungen und Nocken gebunden ist. Ein Sensor-Servosystem hingegen bewältigt diese Schwankungen anders: Der optische Sensor überwacht kontinuierlich die tatsächliche Geschwindigkeit der Behälter, die durch die Etikettierzone laufen. Der Servoantrieb nutzt diese Echtgeschwindigkeitsdaten, um die Etikettenzuführungsrate dynamisch anzupassen. Wenn die Linie beschleunigt, beschleunigt der Servo das Etikettenband proportional; verlangsamt sie sich, verlangsamt der Servo entsprechend. Das Etikett trifft stets mit derselben relativen Geschwindigkeit auf den Behälter – dies ist das Geheimnis einer blasenfreien und faltenfreien Applikation. Diese adaptive Fähigkeit bedeutet, dass eine moderne automatische Roll-Etikettiermaschine über einen weiten Geschwindigkeitsbereich hinweg eine gleichbleibende Platzierungsqualität gewährleistet und dabei die natürlichen Rhythmus-Schwankungen einer stark frequentierten Verpackungshalle ohne manuellen Eingriff oder Neukalibrierung ausgleichen kann.

Automatische Korrekturfunktionen, die Verschwendung bereits vor ihrem Entstehen verhindern

Die besten Sensor-Servo-Systeme sind nicht nur reaktiv, sondern präventiv. Einige Anlagen verwenden eine Dual-Sensor-Architektur: Ein Sensor überwacht die Position des Behälters, während ein zweiter Sensor direkt die Etikettenbahn überwacht. Sobald der Bahn-Sensor erkennt, dass ein Etikett fehlt oder beschädigt ist, überspringt das System diesen gesamten Zyklus, anstatt ein fehlerhaftes Etikett auf ein einwandfreies Produkt aufzubringen. Der Servomotor bewegt die Bahn für diesen Behälter einfach nicht weiter. Dadurch werden sowohl das Etikett als auch der Behälter vor Verschwendung bewahrt. Andere Systeme nutzen dieselben Sensordaten, um eine automatische Korrektur der Etikettenposition durchzuführen. Erkennt der Sensor beispielsweise, dass die Etiketten systematisch um 0,3 Millimeter vom Sollwert abweichen, passt die Steuerung ihren Offset automatisch an. Niemand muss die Anlage anhalten und manuell eine Einstellung korrigieren. Dieses selbstkorrigierende Verhalten – ermöglicht durch die eng verzahnte Integration optischer Sensoren und der Servo-Bewegungssteuerung – hält die Ausschussrate niedrig und die Betriebszeit hoch, ohne dass jemand ständig vor der Maschine stehen und sie überwachen muss.

Was all dies bei der Auswahl von Verpackungsmaschinen bedeutet

Wenn Sie an der glänzenden Edelstahlaußenhülle einer Etikettiermaschine vorbeischauen, bewerten Sie eigentlich, wie gut Augen und Muskeln miteinander kommunizieren. Eine Maschine, die auf einer echten Sensor-Servo-Architektur basiert, behält ihre Genauigkeit über die Zeit bei, passt sich Geschwindigkeitsänderungen an und erkennt Fehler, bevor sie zu Ausschuss werden. Dabei geht es nicht nur um technische Spezifikationen. Es geht vielmehr darum, was in der Fabrikhalle um zwei Uhr morgens geschieht, wenn niemand hinsieht. Die Zusammenarbeit zwischen optischen Sensoren und Servomotoren sorgt dafür, dass Etiketten Schicht für Schicht an exakt derselben Stelle angebracht werden – was die Rückverfolgbarkeit zuverlässig, das Markenerscheinungsbild konsistent und die Produktionsdaten genau macht. BestPack integriert diese Technologien in Maschinen, die für reale Produktionsumgebungen konzipiert sind, wo Zuverlässigkeit wichtiger ist als auffällige Features und die Maschine einfach ihre Aufgabe erfüllen muss – ohne zur Ursache für einen Produktionsstillstand zu werden.
