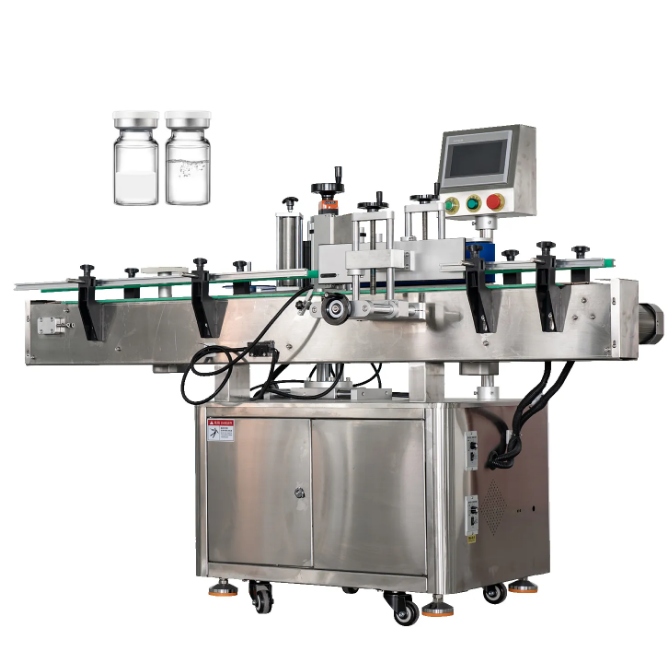

كيفية إعداد آلة تلصيق التسميات الأوتوماتيكية ذات التموضع الأسطواني للزجاجات لزجاجات النبيذ؟

لماذا تختلف زجاجات النبيذ؟

زجاجات النبيذ ليست مجرد حاويات دائرية فحسب، بل لها أشكال مميزة—مثل زجاجات بوردو وبورجوندي وهوك وشامبانيا—وكل منها يختلف في درجة الانحناء وزاوية الكتف وتخطيط القاعدة. وهي تتوفر بألوان متعددة: كريستالي، كهرماني، أخضر عتيق. كما تتطلب غالبًا وضع الملصقات بدقةٍ بالغة بالنسبة لخط التماس في الزجاجة أو السمات المنقوشة عليها. فالملصق الذي ينحرف حتى ببضعة ملليمترات على زجاجة نبيذ يبدو غير مرتب. وفي قطاعٍ تؤثر فيه جاذبية التغليف بشكل مباشر على الجودة المُدرَكة ومستوى السعر، فإن هذا أمرٌ غير مقبول.

تتعامل آلة تسمية زجاجات أسطوانية آلية مع هذه التحديات من خلال مزيجٍ من المناولة الميكانيكية، والوضع القائم على أجهزة الاستشعار، والتحكم القابل للبرمجة. ويحدد إجراء الإعداد ما إذا كانت الآلة ستُحقِّق نتائج متسقة ترقى إلى مستوى الجودة المطلوبة في المعارض أم ستُنتج سيلًا من الملصقات غير المحاذاة التي تُهدر المواد وتُسبب إحباط المشغلين.

الإعداد المادي: الناقل، والتوجيهات، ومناولة الزجاجات

يبدأ التثبيت الفعلي بالناقل وقضبان التوجيه. وتتفاوت أقطار زجاجات النبيذ من حوالي ٦٠ مم لزجاجة بوردو القياسية إلى أكثر من ٩٠ مم لبعض زجاجات الشامبانيا أو الزجاجات الكبيرة الحجم. ويجب أن تكون قضبان التوجيه قادرةً على استيعاب أعرض زجاجة ستُستخدم في الخط، مع إمكانية ضبطها للأسفل لتناسب الزجاجات الأضيق. وتستخدم معظم الآلات مشابك تحرير سريعة أو مقابض يدوية لضبط القضبان، مما يسمح بإدخال التعديلات دون الحاجة إلى أدوات. .

ويكتسب تباعد الزجاجات أهميةً مماثلةً. فتقوم المسمار المغذّي أو العجلة النجمية بفصل الزجاجات على فترات منتظمة، ما يضمن دخول كل زجاجة إلى محطة وضع الملصقات بنفس المسافة الفاصلة بينها. ولأن زجاجات النبيذ غالبًا ما تمتلك أسطحًا غير منتظمة بسبب النقش أو الزجاج المُلمس، فإن آلية التباعد تحتاج إلى قدر كافٍ من القبضة للحفاظ على التحكم دون ترك خدوش على الزجاج.

تشمل نظام معالجة الزجاجات أيضًا آلية دوران—عادةً ما تكون عبارة عن مجموعة من الأسطوانات أو محرك حزام—تدور الزجاجة أثناء تطبيق الملصق. أما بالنسبة للزجاجات الأسطوانية الخاصة بالنبيذ، فيجب أن يكون هذا الدوران سلسًا ومتناسقًا مع تغذية الملصق. وأي توقف مفاجئ أو انزلاق يؤدي إلى ظهور تجاعيد أو عدم انتظام في وضع الملصق. وخلال مرحلة الإعداد، يجب على المشغلين تشغيل عدد قليل من الزجاجات التجريبية دون تفعيل تغذية الملصق ومراقبة عملية الدوران. ويجب أن تكون هذه العملية ثابتة ومنتظمة دون أي اهتزاز مرئي.

التثبيت: تحديد خط التماس أو النقطة المرجعية

وهنا تكمن الفروق بين وضع الملصقات على زجاجات النبيذ وبين وضع الملصقات العامة على الأسطح الأسطوانية. فمعظم زجاجات النبيذ تحتوي على خط تماس ناتج عن عملية الصب. وغالبًا ما تتطلب أنواع النبيذ الراقية أن يُوضع الملصق في مركزٍ متناظرٍ بالنسبة لهذا الخط، أو بالنسبة لميزة بارزة محددة مثل الشعار أو الرمز.

يستخدم نظام التموضع مستشعرًا—عادةً ما يكون ليزريًّا أو كهروضوئيًّا—لاكتشاف الخط المفصلي أو العلامة المرجعية. وتدور الزجاجة حتى يكتشف المستشعر الهدف، ثم تتوقف في الاتجاه الصحيح للتصنيف. وبعض الأنظمة المتقدمة تستخدم كاميرات رؤية لهذا الغرض، مما يوفّر مرونة أكبر للزجاجات التي تمتلك ملامح دقيقة أو يصعب اكتشافها.

يتطلب إعداد مستشعر التموضع معايرة دقيقة. ويجب توجيه المستشعر نحو الارتفاع المناسب على الزجاجة—حيث تكون خطوط التماس عمودية عادةً، لذا يكتشفها المستشعر عند ارتفاع معيّن. ويجب ضبط عتبة الحساسية بحيث يكتشف المستشعر الخط المفصلي بشكلٍ موثوق دون أن يُفعَّل بسبب ملامح سطحية أخرى مثل النقش البارز أو الملصقات من التشغيلات السابقة أو عيوب الزجاج. ومن التقنيات الشائعة في الموقع: تشغيل دفعة من الزجاجات ومراقبة معدل تفعيل المستشعر. فإذا فات المستشعر أكثر من زجاجة واحدة من أصل ٥٠ زجاجة، فيجب تعديل العتبة أو موضع المستشعر.

معلمات تطبيق الملصق: التغذية، السرعة، والضغط

بعد وضع الزجاجة في موضعها، تأتي بعد ذلك معايير تطبيق الملصق. ويجب أن يتطابق طول تغذية الملصق مع محيط الزجاجة. وفي حالة الملصق الملفوف بالكامل حول الزجاجة، يكون طول التغذية مساويًا للمحيط زائدًا تداخلًا صغيرًا. أما في حالة تركيب الملصقات الأمامية والخلفية — وهي طريقة شائعة الاستخدام في زجاجات النبيذ، حيث يُطبَّق ملصق أمامي وآخر خلفي بشكل منفصل — فيجب تنسيق كلٍّ من طول تغذية الملصق وتوقيت تطبيقه. .

وتتحكَّم في سرعة التطبيق سرعة دوران الزجاجة ومعدل تغذية الملصق، ويجب مزامنة هاتين الحركتين. فإذا كانت سرعة تغذية الملصق أسرع من سرعة دوران الزجاجة، فإن الملصق يتراكم ويتغضن. أما إذا كانت أبطأ، فإن الملصق يمتد أو يتمزق. وتستخدم معظم الآلات الحديثة محركات مؤازرة لكلا الوظيفتين، ويقوم وحدة التحكم بتنسيق الحركتين معًا. وتتضمن عملية الإعداد إدخال قطر الزجاجة وطول الملصق في واجهة المستخدم الرسومية (HMI)، فيحسب النظام المزامنة تلقائيًّا.

الضغط هو المتغير النهائي. وعادةً ما تكون تسميات النبيذ مصنوعة من الورق أو الفويل، ومزودة بطبقة لاصقة على ظهرها. ويجب أن يُطبّق أسطوانة الضغط قوة كافية لتثبيت التسمية على الزجاجة لضمان التصاقٍ تامٍّ، دون أن تكون هذه القوة شديدةً لدرجة تشويه التسمية أو ترك علامات مرئية من الأسطوانة. ومن طرق التحقق الجيدة: بعد إلصاق التسمية، اسحب زاويةً منها للخلف بلطف؛ فيجب أن تقاوم الانفصال، وأن تظهر طبقة اللصق موزَّعةً بالتساوي على السطح بأكمله.

إدارة الوصفات وكفاءة التحويل بين الإنتاجات

نادرًا ما تُنتج مصانع النبيذ منتجًا واحدًا فقط (SKU واحد). فغالبًا ما تُنتج شركة نبيذ نموذجية عشرات أنواع النبيذ المختلفة، وكل نوعٍ منها يختلف في شكل الزجاجة وحجم التسمية وموقعها المطلوب. وبذلك فإن القدرة على التحول بين هذه التكوينات بسرعةٍ هي ما يُميِّز النظام الوظيفي عن النظام الفعّال.

تُخزِّن آلات التسمية الحديثة معايير الإعداد على شكل وصفاتٍ مُسَمَّاة. وتتضمن كل وصفة قطر الزجاجة وارتفاعها وطول الملصق وموقع المستشعر وإعداد الضغط وتوقيت التغذية. وعند التحويل من زجاجة بوردو إلى زجاجة بورغندي، يختار المشغل الوصفة الجديدة فيقوم الجهاز بالضبط تلقائيًّا. أما القضبان التوجيهية الفيزيائية فلا تزال تتطلب ضبطًا يدويًّا — ولا يمكن لأي أتمتة أن تحل محل ذلك — لكن المعايير الإلكترونية تكون جاهزة خلال ثوانٍ.

رصدت إحدى مصانع نبيذ وادي نابا أوقات التحويل الخاصة بها قبل وبعد تطبيق نظام قائم على الوصفات. وانخفض متوسط وقت التحويل من ٣٥ دقيقة إلى ٨ دقائق. وهذا يعني أنها استطاعت تشغيل دفعات أصغر اقتصاديًّا، مما قلَّل المخزون وحسَّن التدفق النقدي. وأشار مدير الإنتاج في مصنع النبيذ إلى أن أكبر وفورات الوقت لم تكن ناتجة عن التعديلات نفسها، بل عن إلغاء مرحلة التجربة والخطأ — إذ لم يعد المشغلان بحاجةٍ إلى التخمين بشأن الإعدادات أو تشغيل زجاجات تجريبية للتحقق منها.

أخطاء الإعداد الشائعة وكيفية تجنُّبها

حتى مع آلة مُصمَّمة جيدًا، قد تحدث أخطاء في الإعداد. وفيما يلي أكثر هذه الأخطاء شيوعًا وكيفية اكتشافها مبكرًا:

• ارتفاع المستشعر غير الصحيح يجب أن يكون مستشعر الخط المركزي في الارتفاع المناسب. فإذا كان مرتفعًا جدًّا أو منخفضًا جدًّا، فقد يفوت الخط تمامًا أو يكشف عن ميزة خاطئة. تحقق من محاذاة المستشعر بالنسبة لزجاجة مرجعية عليها علامة واضحة.

• التماسك غير الكافي للزجاجة إذا لم تمسك البكرات أو الحزام الزجاجة بإحكام كافٍ، فإن الدوران ينزلق أثناء وضع الملصق. ويظهر هذا على شكل التفاف غير كامل حول الزجاجة أو ملصق مائل. زِدْ ضغط التماسك تدريجيًّا حتى يستقر الدوران.

• توتر تغذية الملصق إذا كان التوتر كبيرًا جدًّا، فإن ذلك يؤدي إلى تمدد الملصق؛ أما إذا كان صغيرًا جدًّا، فإنه يتسبب في فراغ وانحراف في التسجيل. ويجب أن يخرج الملصق بسلاسة من اللفافة مع سحب طفيف دون أي تمدد مرئي.

• موضع بداية الملصق غير الصحيح يجب أن يبدأ الملصق من النقطة الصحيحة بالنسبة للدرز. فإذا كان موقع البداية غير دقيق، فلن يتطابق درز الملصق مع درز الزجاجة. وعليك ضبط انحراف البداية في واجهة المستخدم البشرية (HMI) بزيادات صغيرة حتى يتم تحقيق التطابق المطلوب.

إجراء تحقق عملي: بعد إنجاز الإعداد، قم بلصق ملصقات على ٢٠ زجاجةً وافحص كل واحدة منها. وتضم عملية الفحص التحقق من تطابق الدرز، والموقع الرأسي، ووجود التجاعيد، والالتصاق عند الحواف. وإذا ظهر أي عيب، فقم بتشخيص السبب ومعالجته قبل بدء التشغيل الكامل للإنتاج. ويستغرق هذا الفحص لـ٢٠ زجاجة أقل من دقيقتين، ويمنع بذلك وصول مئات الملصقات المعيبة إلى السوق. .

التكامل مع المعدات اللاحقة والسابقة

لا تعمل آلة وضع الملصقات بشكل منعزل، بل تقع بين محطة التعبئة/الإغلاق بالفلين ومنطقة التغليف/التجميع على الباليتات. ولذلك يجب أن يراعي الإعداد سرعة ومدى توقيت المعدات المجاورة. فعلى سبيل المثال، إذا كانت ماكينة التعبئة تعمل بمعدل ٤٠ زجاجة في الدقيقة، بينما تم ضبط ماكينة وضع الملصقات على معدل ٤٥ زجاجة في الدقيقة، فإن الزجاجات ستتراكم. أما إذا كانت ماكينة وضع الملصقات أبطأ، فستعاني ماكينة التعبئة من نقص في التوريد.

تستخدم معظم الأنظمة وحدة تحكم منطقية قابلة للبرمجة (PLC) رئيسية تُزامن الخط بأكمله. وتتلقى آلة وضع العلامات إشارة مرجعية للسرعة من وحدة التحكم الرئيسية وتكيّف تشغيلها وفقًا لذلك. وخلال عملية الإعداد، يجب على المشغلين التأكد من أن نطاق سرعة آلة وضع العلامات يتوافق مع سرعة الخط، وأن إشارات التوافق بين الآلات تعمل بشكل صحيح.

كما تتضمن خطوط تعبئة النبيذ عادةً معدات الترميز—مثل الطابعات النفاثة أو أجهزة الترميز بالليزر—التي تطبّق رموز الدفعة أو التواريخ على الزجاجة أو الملصق. ويجب أن يراعي إعداد آلة وضع العلامات موقع محطة الترميز بالنسبة إلى آلة وضع العلامات لضمان ظهور الرمز في الموضع الصحيح.

آلة وضع العلامات الأوتوماتيكية الأسطوانية للزجاجات المخصصة لزجاجات النبيذ ليست جهازًا معقدًا، لكنها تتطلب اهتمامًا دقيقًا أثناء عملية التثبيت. ويظهر الفرق بين تثبيت جيد وتثبيت ممتاز في اتساق الناتج — زجاجة تلو الأخرى، ووردية تلو الأخرى. وتصمم شركات مثل BestPropak أنظمتها خصيصًا لمنتجي النبيذ، وتوفّر دقة في تحديد المواضع وقدرة على التبديل السريع، وهما ما تحتاجهما مصانع النبيذ للحفاظ على الجودة عبر خطوط إنتاجها المتنوعة.
